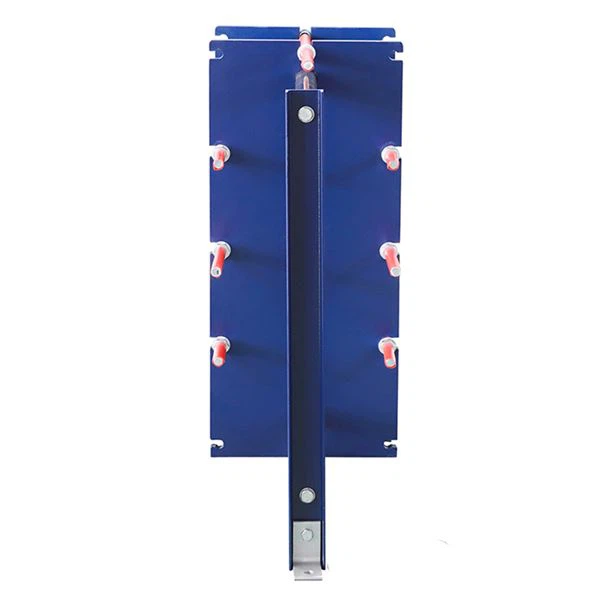

Tento deskový výměník tepla s těsněním je určen pro chlazení sladké vody na mořskou vodu. Jako záruka pro provoz námořních turbín existují také určité rozdíly v aplikačním výkonu různých typů výměníků tepla. ale deskové výměníky tepla s těsněním by měly být v námořním inženýrství poměrně rozsáhlé a jsou široce oblíbené pro svou malou půdorysnou plochu, nízkou účinnost a lze je použít pro čištění.

Parametr produktu utěsněného deskového výměníku tepla

Položka	Deskový výměník tepla ze sladké vody do mořské vody
Značka	Přehřátí
Materiál desky	Titan {{0}}.5mm 0.6mm 0.7mm 0.8mm 1mm
Materiál těsnění	NBR HNBR EPDM HEPDM VITON FKM Silikon
Materiál rámu	Lakovaná uhlíková ocel
Barva rámu	modrá nebo vlastní barva
Typ připojení	příruba nebo závit
Standardní příruba	ANSI ASME BS BA JIS DIN GB ISO
Utahovací šroub	M24 M30 M39
Návrhový tlak	nejvyšší 20 mpa, nejnižší 10 mpa
Pracovní tlak	normální 12,5Mpa
MOQ	1 set
Balík	pouzdro z polywoodu
Záruka	jeden rok
OEM	Lze provést výměnu

konstrukce deskového výměníku tepla

product-1-1

Pracovní parametry produktu pro výpočty

Jaký zdroj tepla

1. Vstupní teplota horkého zdroje

2. Průtok horkého zdroje

3.Na kolik stupňů by měla být ohřívána voda v bazénu

4.Jak dlouho je voda v bazénu ohřátá na požadovanou teplotu

5. Počáteční teplota vody v bazénu

6. Objem vody v bazénu

7. Průtok vody v bazénu

8.Doby oběhu

Abychom mohli kalkulovat softwarově, potřebujeme znát alespoň 5 parametrů

Související studie o deskovém výměníku tepla

Deskové výměníky tepla (PHE) se staly nejoblíbenějším typem výměníků tepla (HE) pro širokou škálu každodenních aplikací díky své kompaktnosti a vysokému tepelnému výkonu. Cílem této studie je rozšířit znalosti o tepelném výkonu základního plochého PHE (FPHE) a také vyvinout účinnější FPHE. Je navrženo nové uspořádání proudění za účelem zvýšení tepelného výkonu FPHE (modifikovaný FPHE). Nový průtokový mechanismus je splněn změnou

provedení těsnění, kde jsou vstupní a výstupní otvory umístěny na stejné straně tepelné desky. K provedení numerických simulací byla použita výpočetní dynamika tekutin (CFD). Celkové simulace byly provedeny na dvou FPHE; základní a upravený. Oba HE mají identické geometrické rozměry a fyzikální testovací podmínky. Nusseltovo číslo

( Nu ), Stantonovo číslo (St), Colburnův faktor j, faktor tření (f) a faktor JF se používají k vyhodnocení a porovnání tepelného výkonu současných výměníků tepla. podmínky přenosu tepla jsou považovány za jednofázové (voda-voda) a pro Reynoldsovo číslo (Re) se pohybuje od 250 do 2000. Numerická zjištění byla ověřena srovnávacími experimentálními údaji z literatury. Výsledky ukazují, že údaje Nu a f upraveného FPHE jsou až 70 % a 4,4krát vyšší než u základního rámu a deskového výměníku tepla. Jsou identifikována kritická Reynoldsova čísla (Recr) pro modifikovaný FPHE. Navíc data JF

z upraveného FPHE vykazuje ~0,7%–9% zlepšení tepelného výkonu s ohledem na základní FPHE, takže by mohl ušetřit materiál a energii při stejném tepelném výkonu. Zjištění této studie také vyvinula odpovídající korelace pro Nu a f pro všechny případy.
